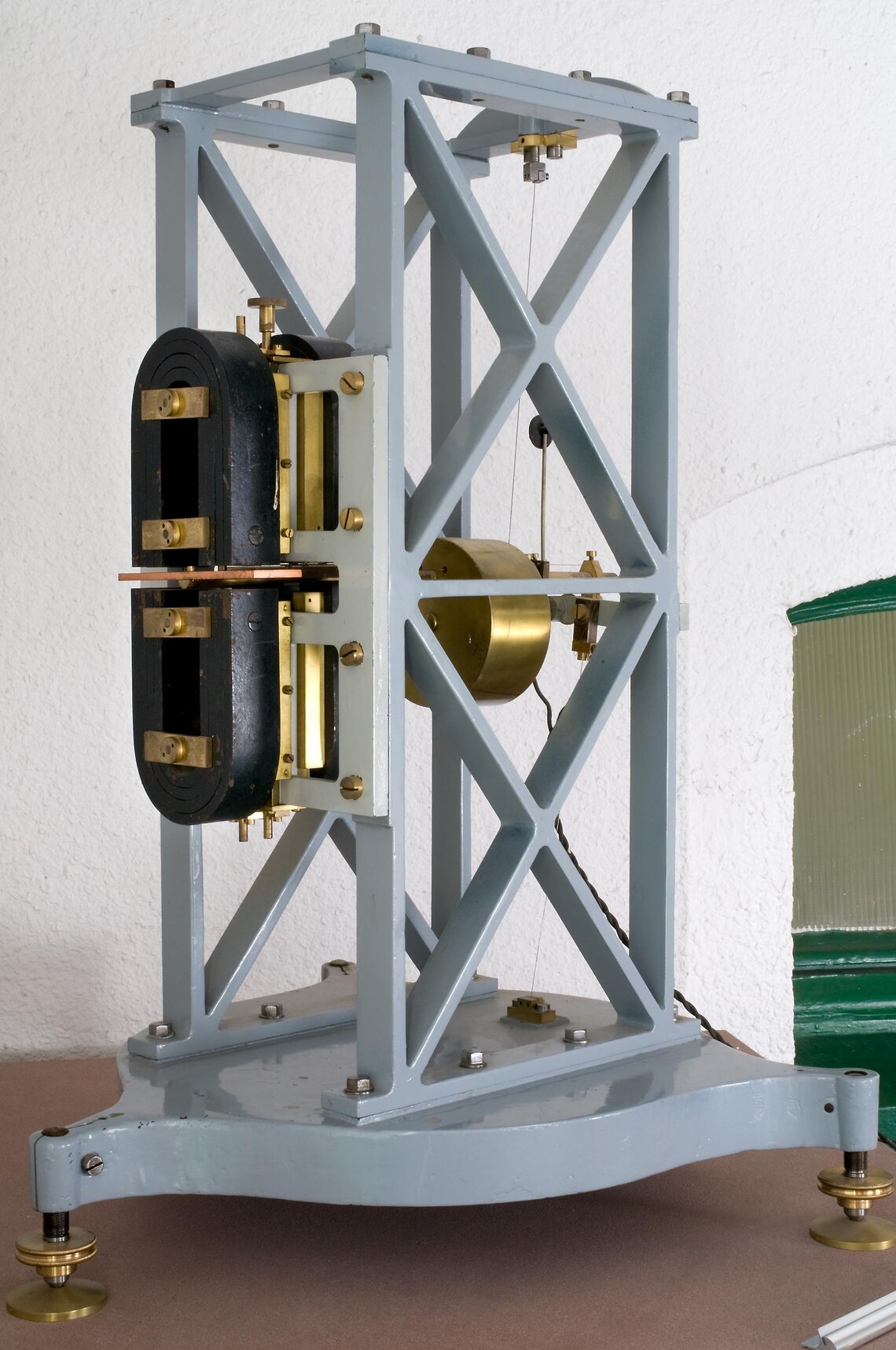

Le sismomètre Galitzine Fabriqué à partir de 1906 à Saint-Pétersbourg par Boris B. Galitzine. Ces sismomètres ont été installés à Strasbourg dans les années 1910 et ont fonctionné jusqu'en 1975.
|
Les deux sismomètres Galitzine représentent une grande avancée technologique, ce sont les premiers à utiliser les principes de l'électromagnétisme. La nouveauté est une bobine placée à l'extrémité de la tige du pendule. Cette bobine vient osciller dans l'entrefer d'un aimant et crée par son mouvement, un courant électrique d'induction. Une plaque de cuivre, fixée sur la même tige que la bobine oscille dans l'entrefer d'un deuxième aimant et permet un amortissement par courant de Foucault. Le courant est transmis à un galvanomètre à cadre mobile muni d'un miroir. Un faisceau lumineux éclairant le miroir permet d'enregistrer sur papier photographique le rayon dévié. L'amplification se fait en deux étapes : une amplification électromagnétique et une amplification optique liée à l'éloignement entre la plaque photo et le miroir
On voit facilement les avantages de ce procédé. Plus besoin de masses importantes, plus de réglage mécanique difficile... Les Galitzine sont à la base des développements qui ont conduit aux appareils modernes qui pour la plupart sont un mélange d'électromagnétisme et d'électronique.
|
